Воспроизводимость течения в узлах учета расхода природного газа
Автор: Николай Сергеевич Душин
Соавторы: Никифоров Илья Валерьевич
Организация: Федеральный исследовательский центр Казанский научный центр РАН
Неотъемлемой частью процесса транспортировки природного газа является измерение расхода, значение которого используется для расчетов между поставщиком и потребителем газа, управления технологическими процессами, поиска и локализации утечек газа в трубопроводах. Самые точные современные расходомеры работают на ультразвуковом принципе. Однако, для обеспечения высокой точности измерения расхода необходимо не только выполнить калибровку расходомера на эталонном стенде, но и обеспечить подобие гидродинамической структуры течения в трубопроводе структуре потока в измерительной линии испытательного стенда. Работа технологического оборудования и обтекание местных сопротивлений может приводить к вибрациям трубопроводов и генерации акустических колебаний (шума). Изгибы трубопровода искажают профили скорости течения газа делая их асимметричными и в некоторых случаях закрученными. Перечисленные эффекты негативно отражаются на точности измерения расхода газа и по некоторым данным могут приводить к неопределенности измерений до 20 %.

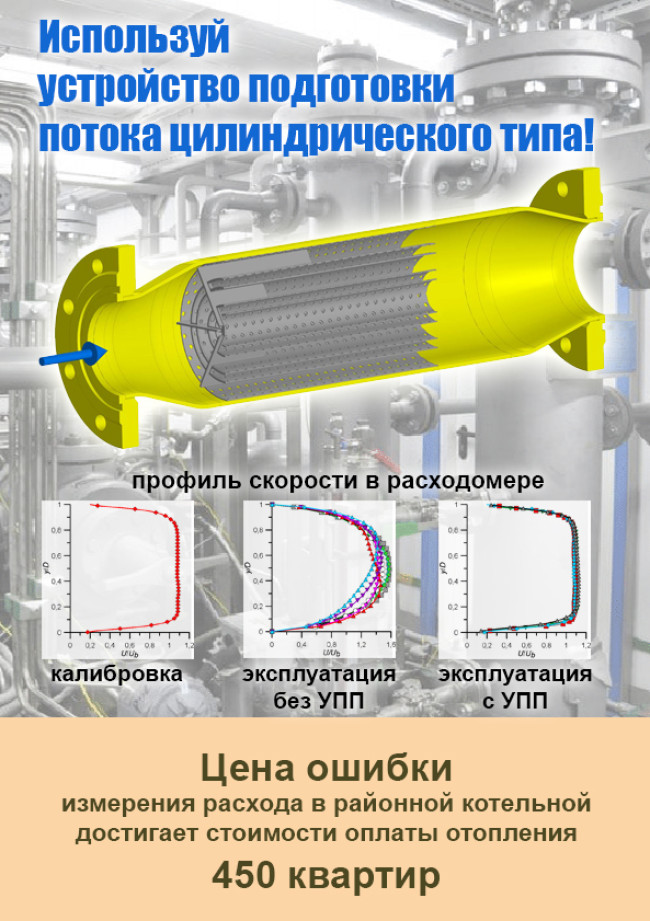

Обзор нормативной документации и применяемых серийных решений для нивелирования искажений потока показал высокую актуальность разработки универсального устройства подготовки потока. Такое устройство было предложено в [1]. Результаты первых испытаний показали перспективность предложенной конструкции устройства, а также возможность расширения его функционала и эксплуатационных характеристик. Некоторые результаты таких исследований опубликованы, например, в [2]. Слушатели доклада будут ознакомлены с принципами, положенными в основу разработки. Будут продемонстрированы результаты исследования формы проточной части устройства с точки зрения нивелирования гидродинамических искажений потока для широкой номенклатуры воздействий, показаны достижения в части снижения уровня акустического шума в трубопроводе и повышения отношения сигнал-шум датчиков ультразвукового расходомера, рассказано о доработках проточной части, позволяющих нивелировать дефект профилей скорости потока и улучшить воспроизводимость течения на режиме ламинарно-турбулентного перехода. Последняя задача особенно интересна тем, что открывается возможность расширения динамического диапазона измерений расхода с высокой точностью.
Исследование выполнено за счет гранта Российского научного фонда №25-29-00873, https://rscf.ru/project/25-29-00873/.
1.Душин Н.С., Валеев А.А., Колчин С.А., Душина О.А. Разработка устройства подготовки потока для трубопроводов с источниками акустического шума // Теплоэнергетика. 2023, №11, С. 54-65.
2. Dushin N. et al. Enhanced acoustic and hydrodynamic performance of cylindrical flow conditioners using rubber and steel fillers for gas metering // Flow Measurement and Instrumentation. 2025, Vol. 102, P. 102768-1 – 102768-9.
