Оценка прочностных характеристик здоровых и патологических твёрдых тканей зуба
Автор: Евгений Валерьевич Садырин
Соавторы: Д.В. Ёгина, М.В. Свэйн, С.М. Айзикович
Организация: Донской государственный технический университет
Начальная стадия кариеса характеризуется деминерализацией эмали (как в коронковой части, так и в пришеечной) без кавитации. При этом происходит повреждение основного структурного компонента твёрдых тканей зуба – кристаллов гидроксиапатита, которые либо растворяют центры кристаллов, либо участки на их периферии [1]. Подобная патология называется кариесом в стадии белого пятна, причем в некоторых случаях в процесс может быть также вовлечен дентин в окрестности деминерализованной эмали. В клинической практике все большее распространение получают малоинвазивные методы лечения ранних стадий кариеса. Использование реминерализующих агентов направлено на восстановление естественной структуры эмали, тогда как методы инфильтрации позволяют избежать использования стоматологического бора и анестезии, сводя удаление тканей зуба к минимуму. Принимая результаты исследований характеристик тканей в областях кариеса в стадии белого пятна как контрольные, стоматологи могут in vitro отслеживать изменения, возникающие в патологических тканях после минимально инвазивного лечения.

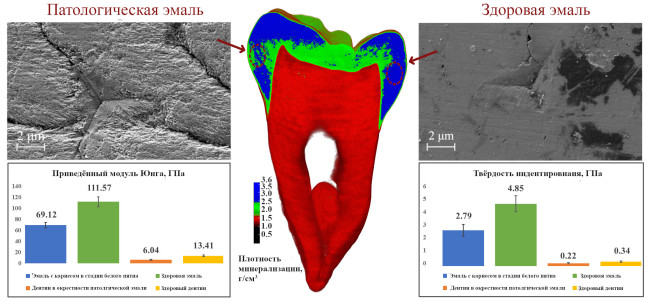

В настоящей работе изучен комплекс характеристик (плотность минерализации, приведенный модуль Юнга, твердость индентирования, средняя шероховатость, максимальная высота шероховатости) и особенностей (структура поверхности, молекулярный состав, ползучесть при индентировании) здоровых эмали и дентина, а также этих же тканей в окрестности области раннего на зубе человека (некоторые результаты представлены на Рисунке 1). Были использованы следующие методы: наноиндентировнаие (проведено в РЦКП НОЦ «Материалы» ДГТУ ), рентгеновская компьютерная микротомография, атомно-силовая, оптическая и сканирующая электронная микроскопия, а также рамановская спектроскопия [2].
Работа выполнена при финансовой поддержке гранта Правительства РФ № 14.Z50.31.0046.
1.Yanagisawa T., Miake Y. High-resolution electron microscopy of enamel-crystal demineralization and remineralization in carious lesions //Microscopy. 2003. Т. 52. №. 6. С. 605-613.
2.Sadyrin E., Swain, M., Mitrin, B., Rzhepakovsky, I., Nikolaev, A., Irkha, V., Yogina, D., Lyanguzov, N., Maksyukov, S. Aizikovich, S. Characterization of Enamel and Dentine about a White Spot Lesion: Mechanical Properties, Mineral Density, Microstructure and Molecular Composition //Nanomaterials. 2020. Т. 10. №. 9. С. 1889.
