Разработка прочных композиционных FeNiCr-B4C покрытий методом импульсной лазерной наплавки
Автор: Артем Владимирович Окулов
Соавторы: А.В. Окулов, А.К. Степченков, Ю.С. Коробов, А.В. Макаров, О.С. Юсупова, Ю.В. Корх, Т.В. Кузнецова, Е.В. Харанжевский
Организация: Институт физики металлов имени М.Н. Михеева Уральского отделения РАН; Удмуртский государственный университет

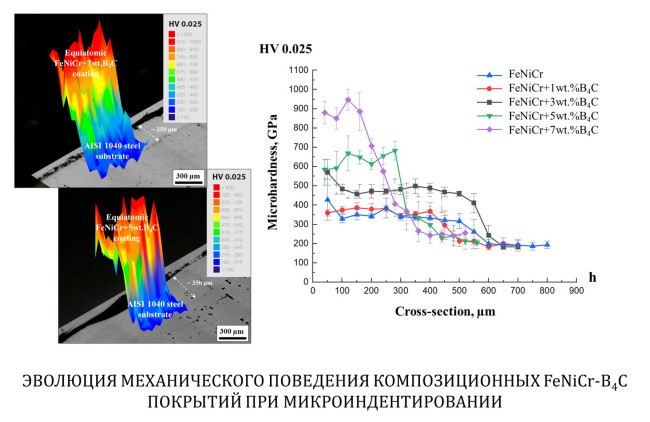

В работе представлена механоструктурная характеристика композиционных FeNiCr-B4C (in-situ легированных 5 и 7 мас. % B4C) покрытий, нанесенных методом импульсной лазерной наплавки на подложку из AISI 1040 стали. Согласно СЭМ анализу микроструктуры, поперечные сечения всех синтезированных образцов характеризуются средней толщиной покрытия 350 ± 20 мкм и достаточно узкой (100 ± 20 мкм) переходной зоной «покрытие-подложка». Обнаружено, что покрытия имеют незначительное количество пор и трещин. Механическая характеристика FeNiCr-B4C покрытий показала, что in-situ легирование 5 и 7 мас. % B4C приводит к заметному увеличению микротвердости на 86 и 157 %, соответственно, по сравнению с ранее полученным FeNiCr покрытием без добавки B4C. Таким образом, процесс in-situ легирования в сочетании с увеличением содержания B4C можно рассматривать как перспективный метод для получения прочных композиционных FeNiCr-B4C покрытий.
