ВЛИЯНИЕ СОСТАВА НА ФАЗОВУЮ СТРУКТУРУ И РАЗРЫВНУЮ ДЕФОРМАЦИЮ СМЕСЕВЫХ ПОЛИМЕРОВ ПЛА-ПБАТ.

Автор: Людмила Дмитриевна Селезнева

Соавторы: Попов А.А., Трофимчук Е.С.

Организация: РЭУ им. Г.В. Плеханова, ИБХФ им. Эмануэля РАН

В работе приведены данные, описывающие структуру и механические свойства перспективных биоразлагаемых полимерных материалов. Изучены пленки на основе полилактида (ПЛА) и полибутиленадипинаттерефталата (ПБАТ) толщиной 300±50 мкм. Состав композиций: от ПЛА до ПБАТ с шагом в 10 массовых частей.

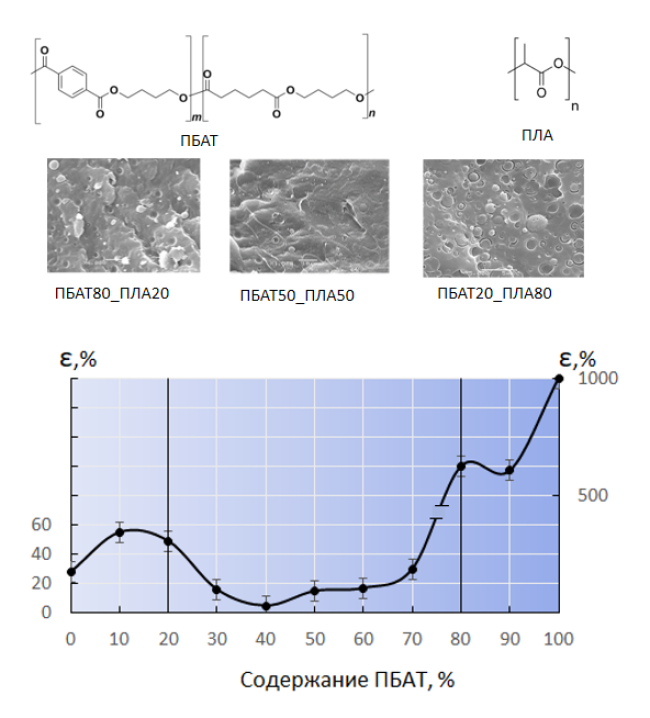

Влияние добавки ПБАТ к ПЛА на разрывную деформацию указано на рисунке. Введение ПБАТ в матрицу ПЛА на начальном этапе способствует увеличению разрывного удлинения в 2 раза. При содержании ПБАТ от 30 до 70% каждый компонент представляет собой большие области непрерывной фазы. Это приводит к значительному снижению физико-механических свойств и охрупчиванию смесевых пленок.

При добавлении 10% ПЛА к ПБАТ происходит снижение разрывного удлинения в 2 раза с 1000 по 545, которое практически сохраняется до 20% добавки ПЛА. Это указывает на то, что в данном диапазоне составов дисперсионную среду формирует ПБАТ, а фазу включения – ПЛА. Дальнейшее увеличение содержания ПЛА до 30% приводит к обращению фаз с формированием самостоятельной непрерывной структуры каждым компонентом.

По результатам физико-механических испытаний можно судить о структуре пленок на основе ПЛА-ПБАТ и подобрать оптимальный состав для получения материалов с заданными свойствами.

1. Селезнева Л.Д., Попов А.А., Аншин С.М.Влияние факторов окружающей среды на структуру и свойства смесей полилактида (ПЛА) и полибутиленадипинаттерефталата (ПБАТ) // конф. «Биохимическая физика 2022»
